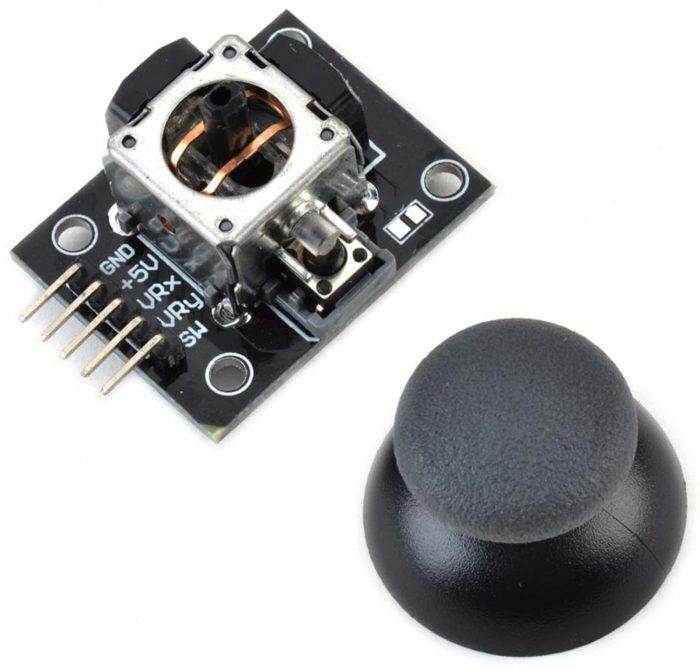

| שם המודול | — | KY-023 | — |
| סוג רכיב | — | Dual-Axis Analog Joystick Module with Push Button | — |
| שימוש עיקרי | — | שליטה דו-צירית וקבלת פקודת לחיצה מהמשתמש | — |
| מספר צירים | Axis | 2 — ציר X וציר Y | — |
| עקרון פעולה | — | שני פוטנציומטרים פנימיים ולחצן מכני מובנה | — |
| מתח הזנה | VCC / +5V | מ-3.3 עד 5 | V DC |
| יציאת ציר X | VRx | מתח אנלוגי המשתנה לפי מיקום ציר X | — |
| יציאת ציר Y | VRy | מתח אנלוגי המשתנה לפי מיקום ציר Y | — |
| טווח אות אנלוגי | VRx / VRy | בקירוב מ-0 עד מתח ההזנה | V DC |
| ערך במצב מרכז | Center | בקירוב מחצית ממתח ההזנה | V DC |
| יציאת לחצן | SW | אות דיגיטלי בעת לחיצה על ידית הג'ויסטיק | — |
| חיבור מומלץ ללחצן | SW | כניסה דיגיטלית עם נגד Pull-Up פנימי | — |
| מצב לחצן נפוץ | SW | LOW בעת לחיצה כאשר משתמשים ב-Pull-Up; מומלץ לבדוק בפועל | — |
| סוג ממשק | Interface | שתי יציאות אנלוגיות ויציאה דיגיטלית אחת | — |
| מספר פינים | — | 5 | — |
| פינים במודול | — | GND, VCC / +5V, VRx, VRy, SW | — |
| חיבור טיפוסי ל-Arduino UNO | — | VRx ל-A0, VRy ל-A1 ו-SW לפין דיגיטלי | — |
| חיבור מומלץ ל-ESP32 | — | הזנה מ-3.3V וחיבור VRx ו-VRy לפיני ADC | — |
| כיול מרכז | Calibration | מומלץ למדוד את ערכי המרכז בפועל ולהגדיר אזור מת בקוד | — |
| מידות טיפוסיות | — | כ-34 × 39 × 26 | mm |
| שימושים נפוצים | — | שלטים, רובוטיקה, בקרת מנועים, תפריטים, משחקים וממשקי משתמש | — |
| הערה חשובה | — | ערכי המרכז והקצוות עשויים להשתנות מעט בין מודולים, ולכן מומלץ לבצע כיול בתוכנה | — |
