| פרמטר |
סימון |
ערך טיפוסי |
יחידות |

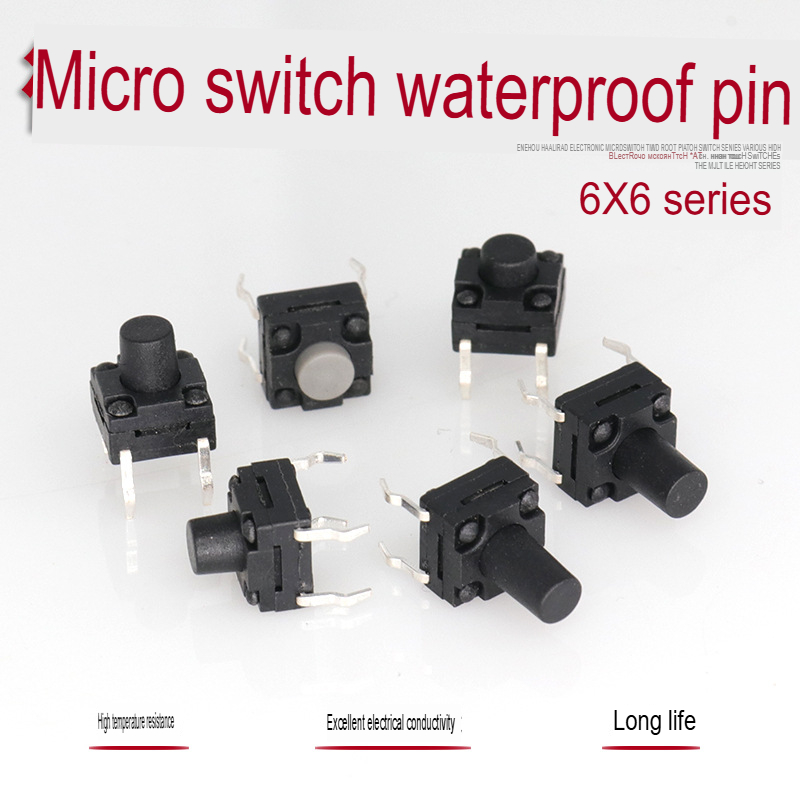

| סוג הרכיב |
— |
לחצן טקטילי רגעי |
— |
| סוג מיתוג |
SPST-NO |
פתוח במנוחה ונסגר בעת לחיצה |
— |
| אופן פעולה |
Momentary |
המגע נשאר סגור רק בזמן שהלחצן מוחזק לחוץ |
— |
| מידות גוף |
L × W |
כ־6 × 6 |
mm |
| גובה המפעיל |
H |
מפעיל מוארך; הגובה המדויק תלוי בגרסת הלחצן |
— |
| מספר פינים |
Pins |
4 |
— |
| מבנה הפינים |
Contacts |
שני זוגות פינים המחוברים פנימית; הלחיצה מחברת בין שני הזוגות |
— |
| קוטביות |
Polarity |
ללא קוטביות |
— |
| טווח מתח מיתוג |
Vrating |
מ־3 עד 24 |
V DC |
| טווח זרם מיתוג |
Irating |
מ־1 עד 50 בעומס התנגדותי |
mA |
| עומס מינימלי מומלץ |
Imin |
כ־10 ב־1V DC, ערך ייחוס |
µA |
| התנגדות מגע התחלתית |
Rcontact |
עד 100 |
mΩ |
| התנגדות בידוד |
Rins |
לפחות 100 בבדיקה של 250V DC |
MΩ |
| חוזק דיאלקטרי |
Dielectric |
500V AC למשך דקה אחת בתדר 50/60Hz |
— |
| זמן קפיצת מגע |
Bounce |
עד 5 |
ms |
| כוח הפעלה |
OF |
תלוי בגרסה; בסדרת 6X6 קיימות גרסאות מכ־0.98 עד 4.9 |
N |
| מהלך לחיצה |
PT |
כ־0.25 +0.2 / −0.1
|
mm |
| עמידות לרעידות |
Vibration |
מ־10 עד 55Hz, משרעת כפולה 1.5mm ללא תקלה |
— |
| עמידות לזעזוע ללא תקלה |
Shock |
עד כ־100 |
m/s² |
| עמידות לזעזוע מכני |
Shock max |
עד כ־1000 לפני נזק |
m/s² |
| טמפרטורת עבודה |
TOP |
מ־−25 עד +70, ללא עיבוי או קיפאון
|
°C |
| לחות עבודה |
RH |
מ־35% עד 85% בטמפרטורה של 5°C עד 35°C |
% |
| אורך חיים מכני / חשמלי |
Life |
תלוי בכוח ההפעלה; עד כ־1,000,000 פעולות בגרסאות 6X6 קלות |
Cycles |
| משקל |
Weight |
כ־0.25 |
g |
| דרגת הגנה |
IP |
IP00 – אינו אטום למים או לאבק |
— |
| שטיפה לאחר הלחמה |
Washing |
לא מיועד לשטיפה |
— |
| סוג התקנה |
THT |
התקנה דרך חורים במעגל מודפס |
— |
| מתח הזנה נדרש |
VCC |
לא נדרש – זהו מפסק מכני פסיבי |
— |
| חיבור למיקרו-בקר |
GPIO |
ניתן לקריאה באמצעות כניסה דיגיטלית עם Pull-up או Pull-down |
Logic |
| הערת חיבור |
— |
יש להשתמש בפין אחד מכל זוג; שני הפינים באותו צד מחוברים פנימית |
— |
| בקרים מתאימים |
MCU |
Arduino, ESP32 ומיקרו־בקרים נוספים בעלי כניסה דיגיטלית |
— |
| יישומים נפוצים |
— |
ממשקי משתמש, לוחות בקרה, בחירת מצבים, איפוס ומערכות אלקטרוניות |
— |
